Dans une usine, les équipements les plus critiques se trouvent rarement au niveau du plancher. Vannes, moteurs, trémies et instruments exigent un accès régulier, souvent en hauteur et dans des espaces restreints.
Un escalier métallique industriel mal conçu ralentit l'entretien, expose les travailleurs aux chutes et peut entraîner des corrections coûteuses après une inspection. À l'inverse, une structure d'accès bien pensée s'intègre à l'installation et dure aussi longtemps qu'elle.
Ce guide couvre les escaliers, passerelles, plateformes et mezzanines : exigences réglementaires, charges, choix des surfaces antidérapantes, fabrication en sections et installation au chantier.
Les structures d'accès industriel et leurs usages
Chaque structure d'accès industriel répond à un besoin précis de circulation ou de travail. Le tableau suivant résume les principales familles.
| Structure | Usage principal | Éléments clés |
|---|---|---|
| Escalier industriel | Relier deux niveaux de façon permanente | Limons, marches, paliers, mains courantes, garde-corps |
| Passerelle industrielle | Circuler au-dessus d'équipements ou de convoyeurs | Plancher, garde-corps, plinthes, appuis |
| Plateforme d'accès | Travailler ou faire l'entretien en hauteur | Surface de travail, garde-corps, accès par escalier ou échelle |
| Mezzanine industrielle | Créer une surface de plancher supplémentaire | Colonnes, poutres, plancher, escalier d'accès |
Une même installation combine souvent plusieurs de ces éléments, par exemple une plateforme autour d'un réservoir reliée à une passerelle et desservie par un escalier.
Conformité aux codes et exigences réglementaires
Code de construction et santé et sécurité du travail
Au Québec, les escaliers et garde-corps intégrés à un bâtiment sont encadrés par le chapitre Bâtiment du Code de construction, fondé sur le Code national du bâtiment. Le document du CNRC sur le Code de construction du Québec, chapitre I, Bâtiment présente cette édition et les modifications propres au Québec.
En milieu de travail, le Règlement sur la santé et la sécurité du travail ajoute ses propres exigences, notamment pour les garde-corps et les moyens d'accès. Les accès aux machines peuvent aussi être conçus selon la série de normes ISO 14122.

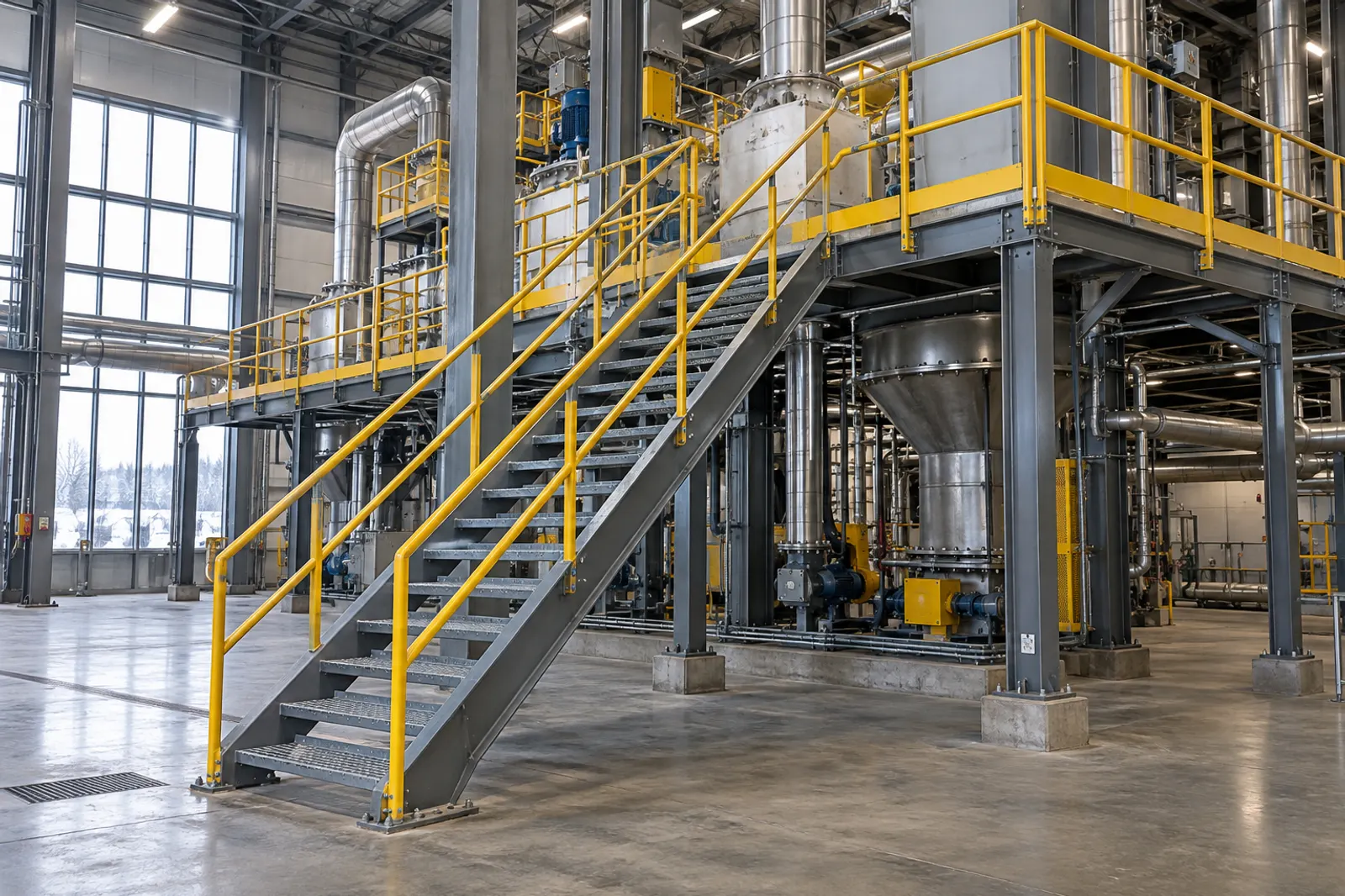

Géométrie des marches et mains courantes
La hauteur des contremarches, le giron, la largeur libre, les paliers et la hauteur des garde-corps doivent respecter les exigences applicables. Des marches de hauteur constante sont essentielles, puisqu'une irrégularité suffit à provoquer un faux pas.
Le document du CCHST sur la prévention des chutes dans les escaliers rappelle que la plupart des chutes dans les escaliers découlent d'une perte d'équilibre, d'où l'importance des mains courantes, de l'éclairage et des dimensions uniformes.
Le guide sur les garde-corps en acier inoxydable sur mesure détaille les choix de nuances, de fixations et de finitions.
Charges admissibles et conception structurale
Charges réparties et charges concentrées
Une plateforme industrielle sur mesure doit supporter les personnes, mais aussi les outils, les pièces de rechange, les chariots et parfois des équipements posés de façon permanente. Les charges réparties et les charges concentrées sont définies selon l'usage prévu.
Les vibrations transmises par les machines voisines, les charges de neige ou de vent à l'extérieur et les efforts sur les garde-corps doivent aussi être pris en compte.
Rôle de l'ingénieur et des plans
Dans la plupart des projets, la conception structurale est réalisée ou validée par un ingénieur. Les plans précisent les profilés, les assemblages, les ancrages et les charges de conception.
La modélisation 3D facilite la coordination avec les équipements existants et la détection des interférences avant la fabrication. Cette étape est décrite dans l'article sur la modélisation 3D de pièces métalliques.
Caillebotis et surfaces antidérapantes
Le choix du plancher dépend du milieu, de la circulation et des exigences de nettoyage :

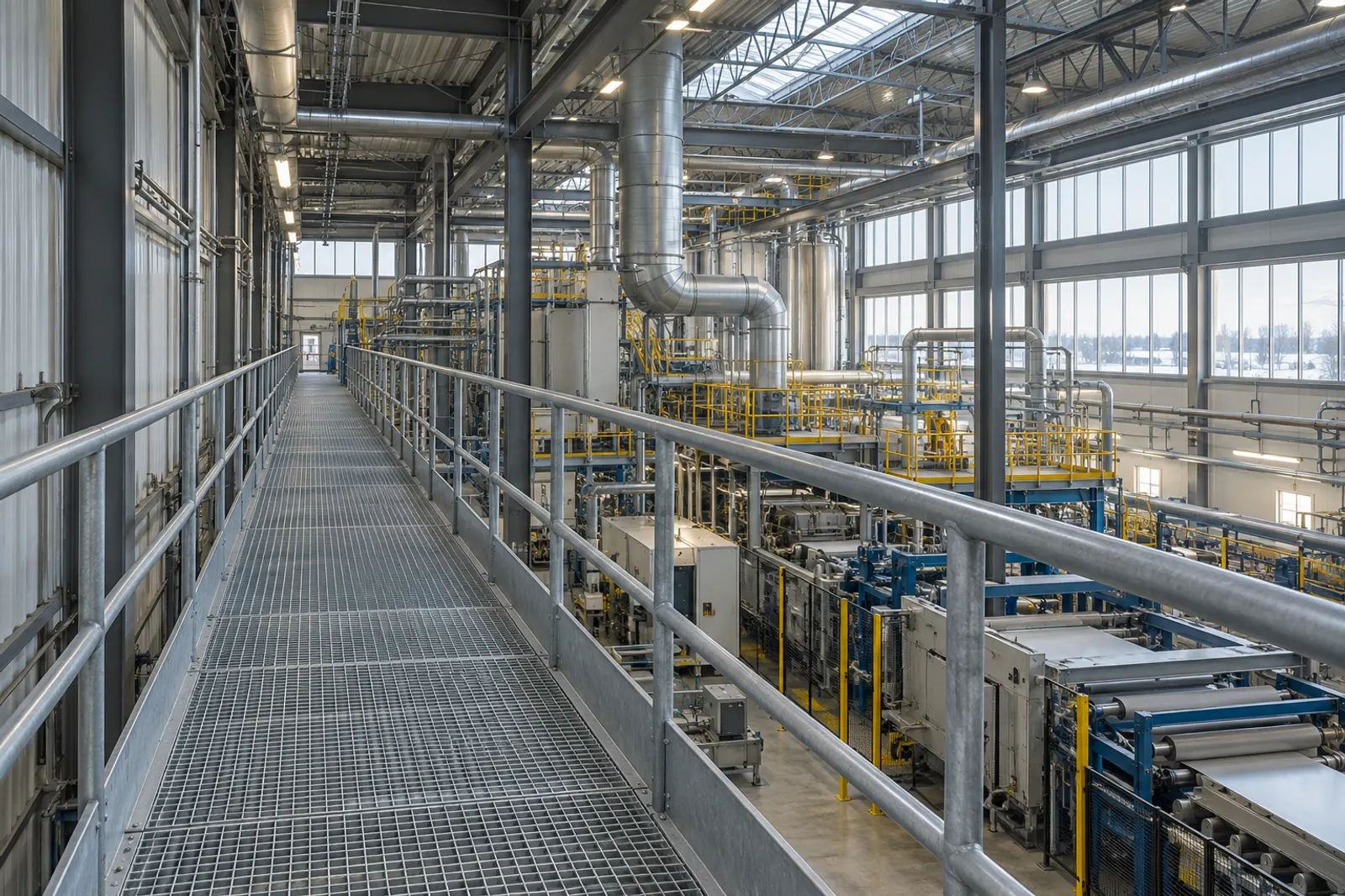

- Caillebotis soudé : grille de barres porteuses et de barres de liaison qui laisse passer l'eau, la neige et les débris. C'est la solution la plus courante pour les passerelles.
- Caillebotis dentelé : barres porteuses à dents qui améliorent l'adhérence en présence d'huile, d'eau ou de glace.
- Tôle larmée : surface pleine à motif en relief, utile lorsque rien ne doit tomber au niveau inférieur.
- Tôle perforée antidérapante : profilés à perforations embouties qui offrent une prise élevée et un drainage efficace.
- Nez de marche antidérapant : bande contrastée au bord de chaque marche pour améliorer la visibilité et l'appui.
En usine alimentaire, les surfaces doivent aussi se nettoyer facilement, ce qui oriente souvent vers l'inox et des détails sans recoins.
Pour définir le type de plancher et la nuance adaptés à une installation, il est possible de soumettre les plans et les contraintes du site à une équipe de fabrication.
Choisir le matériau selon le milieu
Une passerelle industrielle en acier au carbone galvanisé convient à de nombreux environnements secs ou extérieurs. En présence de lavages fréquents, de produits chimiques ou d'exigences sanitaires, l'acier inoxydable 304L ou 316L devient plus durable.
L'aluminium, plus léger, facilite la manutention et l'installation de petites structures, mais sa rigidité moindre doit être compensée par la conception. Le comparatif acier inoxydable vs aluminium pour ingénieurs aide à arbitrer entre ces deux options.
Protéger la structure contre la corrosion
Le traitement de surface prolonge la durée de vie de la structure. L'acier au carbone est généralement galvanisé à chaud après fabrication, ce qui protège aussi l'intérieur des profilés creux. Une peinture industrielle peut s'ajouter pour la signalisation ou l'esthétique.
L'acier inoxydable, lui, doit être débarrassé des colorations de soudure par décapage, puis passivé pour restaurer sa couche protectrice. Les fixations doivent être compatibles avec le matériau de la structure afin d'éviter la corrosion galvanique entre métaux différents.
Fabrication en sections et installation au chantier
Découper la structure pour le transport
Une mezzanine industrielle en acier ou une longue passerelle ne voyage pas en un seul morceau. La structure est divisée en sections compatibles avec les limites du transport routier et les ouvertures du bâtiment.
Les joints entre sections sont généralement boulonnés, ce qui accélère le montage et limite la soudure sur place. Un préassemblage en atelier permet de vérifier l'alignement des perçages avant la livraison.
Installer sans arrêter la production
L'installation au chantier comprend l'ancrage au plancher ou à la structure existante, la mise à niveau, le boulonnage et la pose des garde-corps. Elle se planifie souvent pendant un arrêt d'entretien.
Un repérage clair des pièces, un ordre de montage établi et la coordination avec les autres corps de métier réduisent le temps passé sur le site. Les capacités en ce sens sont présentées sur la page des structures en acier inoxydable sur mesure.
Conclusion
Un escalier métallique industriel, une passerelle ou une plateforme réussie repose sur quelques choix déterminants : le respect des codes applicables, des charges bien définies, un plancher adapté au milieu, un matériau durable et une fabrication pensée pour le transport et l'installation.
Ces éléments se règlent beaucoup plus facilement au stade des plans qu'une fois la structure livrée. Les exemples de réalisations présentés dans l'article sur les structures en acier inoxydable pour l'architecture et l'industrie illustrent cette approche.
Pour obtenir une évaluation technique et un prix, il suffit de transmettre les plans ou la description de la structure d'accès pour une soumission.
FAQ
Quelles normes s'appliquent à un escalier métallique industriel?
Au Québec, un escalier métallique industriel intégré à un bâtiment doit respecter le chapitre Bâtiment du Code de construction, fondé sur le Code national du bâtiment. En milieu de travail, le Règlement sur la santé et la sécurité du travail s'ajoute, notamment pour les garde-corps. Les accès aux machines peuvent aussi suivre la norme ISO 14122. Un ingénieur confirme les exigences applicables.
Quelle est la différence entre une passerelle et une plateforme industrielle?
La passerelle sert surtout à circuler d'un point à un autre, par exemple au-dessus d'un convoyeur ou entre deux équipements. La plateforme sert plutôt de surface de travail en hauteur, autour d'une machine, d'un réservoir ou d'une vanne. Les deux exigent des garde-corps et un plancher antidérapant, mais leurs charges de conception et leurs dimensions diffèrent selon l'usage prévu et les équipements desservis.
Faut-il choisir l'inox ou l'acier galvanisé pour une passerelle?
L'acier galvanisé convient à la plupart des environnements secs ou extérieurs et offre un coût initial plus bas. L'acier inoxydable devient préférable en présence de lavages fréquents, de produits chimiques, de chlorures ou d'exigences sanitaires, comme en transformation alimentaire ou pharmaceutique. Le bon choix dépend donc du milieu, de la fréquence de nettoyage et de la durée de vie visée pour la structure.
