Un réservoir qui fuit, qui se corrode prématurément ou qui ne se vidange pas complètement coûte bien plus cher que son prix d'achat. Arrêts de production, pertes de produit, non-conformités lors d'un audit : les conséquences touchent toute l'usine.
Un réservoir en acier inoxydable sur mesure permet d'éviter ces écueils, à condition que la nuance, la géométrie, la soudure et les essais soient conçus en fonction du contenu et du procédé. Les modèles standards conviennent rarement aux contraintes d'espace, de raccordement ou d'hygiène d'une installation existante.
Ce guide présente les familles d'équipements, le choix de l'alliage, les étapes de fabrication et les contrôles à exiger, avec un angle procédé, alimentaire et traitement des eaux.
Les équipements couverts par la fabrication de cuves industrielles
Le terme réservoir regroupe plusieurs équipements aux fonctions distinctes. Les nommer correctement dès le départ facilite la rédaction du devis.

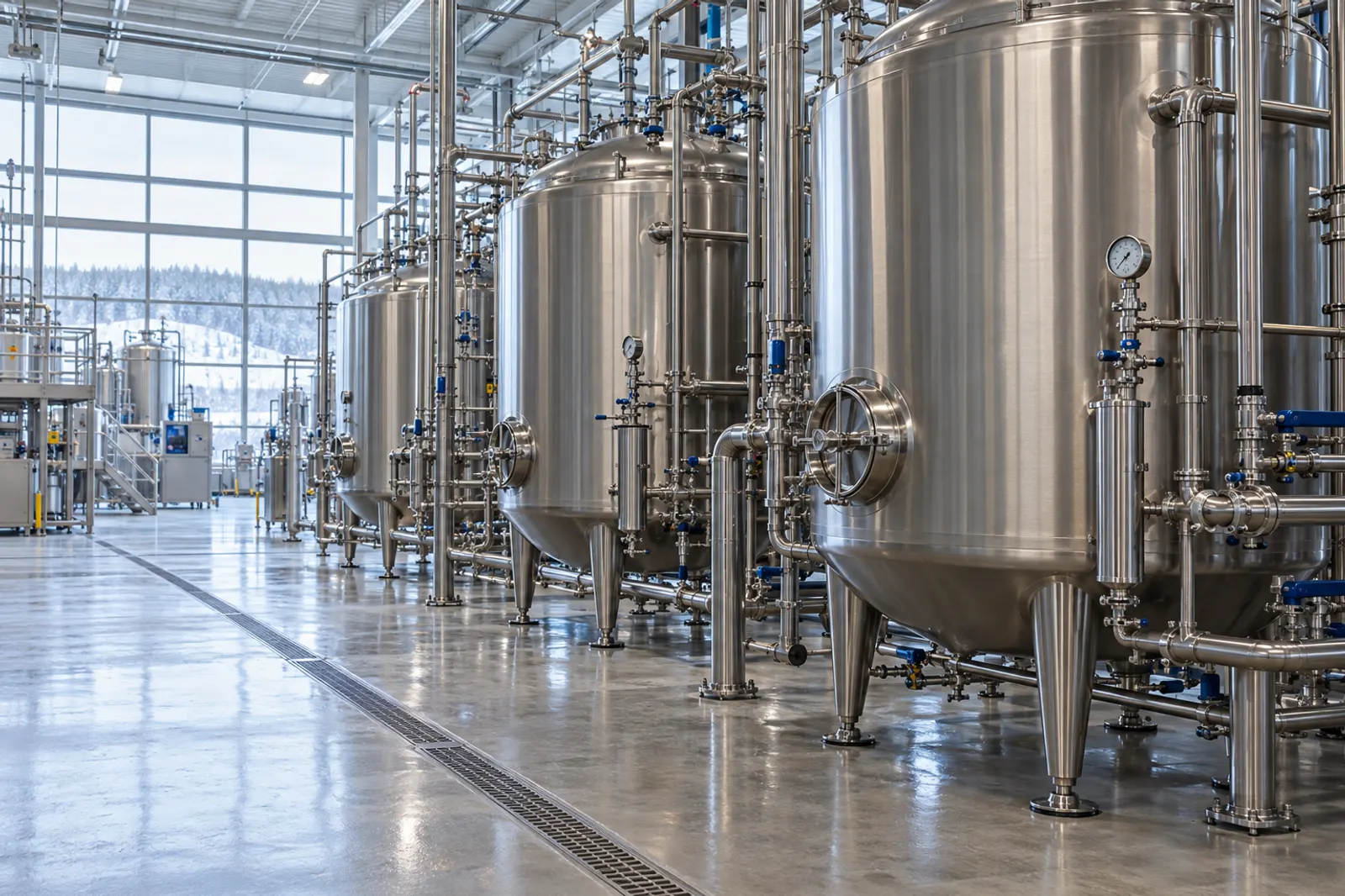

Réservoirs de stockage et cuves de procédé
Le réservoir de stockage en acier inoxydable conserve un liquide entre deux étapes : eau de procédé, saumure, sirop, produit chimique ou produit fini. Il fonctionne généralement à pression atmosphérique.
La cuve de procédé, elle, participe à la transformation. Elle peut recevoir un agitateur, une double enveloppe de chauffage ou de refroidissement, des sondes et des buses de nettoyage en place (NEP). Sa conception est donc plus exigeante.
Bacs, trémies et cuves basculantes
Les bacs ouverts servent au trempage, au lavage ou à la manutention de produits. Les trémies, avec leur fond conique ou pyramidal, alimentent un convoyeur ou une ensacheuse par gravité.
Les cuves basculantes facilitent la vidange de produits visqueux. Leur pivot et leur structure doivent être dimensionnés pour le poids du contenu en mouvement, pas seulement au repos.
Bacs de rétention inox
Le bac de rétention en acier inoxydable recueille les fuites et déversements sous un réservoir, une pompe ou des contenants de produits chimiques. Sa capacité, ses parois et ses soudures doivent assurer une étanchéité complète, puisqu'il constitue la dernière barrière avant le plancher ou le drain.
Choisir la nuance d'inox selon le contenu
Le contenu détermine l'alliage, et non l'inverse. Le tableau suivant présente des orientations générales, à valider selon la concentration, la température et les produits de nettoyage utilisés.
| Contenu ou milieu | Nuance généralement envisagée | Point de vigilance |
|---|---|---|
| Eau potable, eau de procédé peu chlorée | 304L | Chlorures et température à surveiller |
| Produits alimentaires, laitiers, boissons | 304L ou 316L | Nettoyage chloré ou acide, fini de surface |
| Saumures, eaux usées, eaux chlorées | 316L | Risque de piqûres en milieu stagnant |
| Eau de mer, chlorures élevés, procédés agressifs | Duplex 2205 ou super duplex 2507 | Soudage plus exigeant, coût plus élevé |
| Produits pharmaceutiques | 316L | Traçabilité et rugosité documentées |
Les différences entre les deux nuances austénitiques les plus courantes sont détaillées dans l'article 304L vs 316L, quel acier inoxydable choisir. Pour les milieux chargés en chlorures, le guide sur la résistance à la corrosion de l'acier inoxydable selon les milieux apporte des repères utiles.
Les étapes de fabrication d'une cuve inox sur mesure
Conception et mise en plan
La conception fixe le volume utile, la géométrie du fond, les piquages, les brides, le trou d'homme, les supports et les points de levage. Un fond conique ou incliné favorise la vidange complète, essentielle pour un nettoyage efficace.
La modélisation 3D permet aussi de vérifier l'intégration dans l'usine : dégagements, accès d'entretien, passage des portes et raccordement aux conduites existantes.
Roulage des viroles et formage des fonds
La virole est le corps cylindrique du réservoir. Elle est obtenue en roulant une plaque découpée sur une cintreuse jusqu'au diamètre visé, puis en soudant le joint longitudinal.
La précision du roulage conditionne l'ajustement des joints circonférentiels et la qualité des soudures. Les fonds, plats, coniques ou bombés, sont formés séparément puis assemblés à la virole.

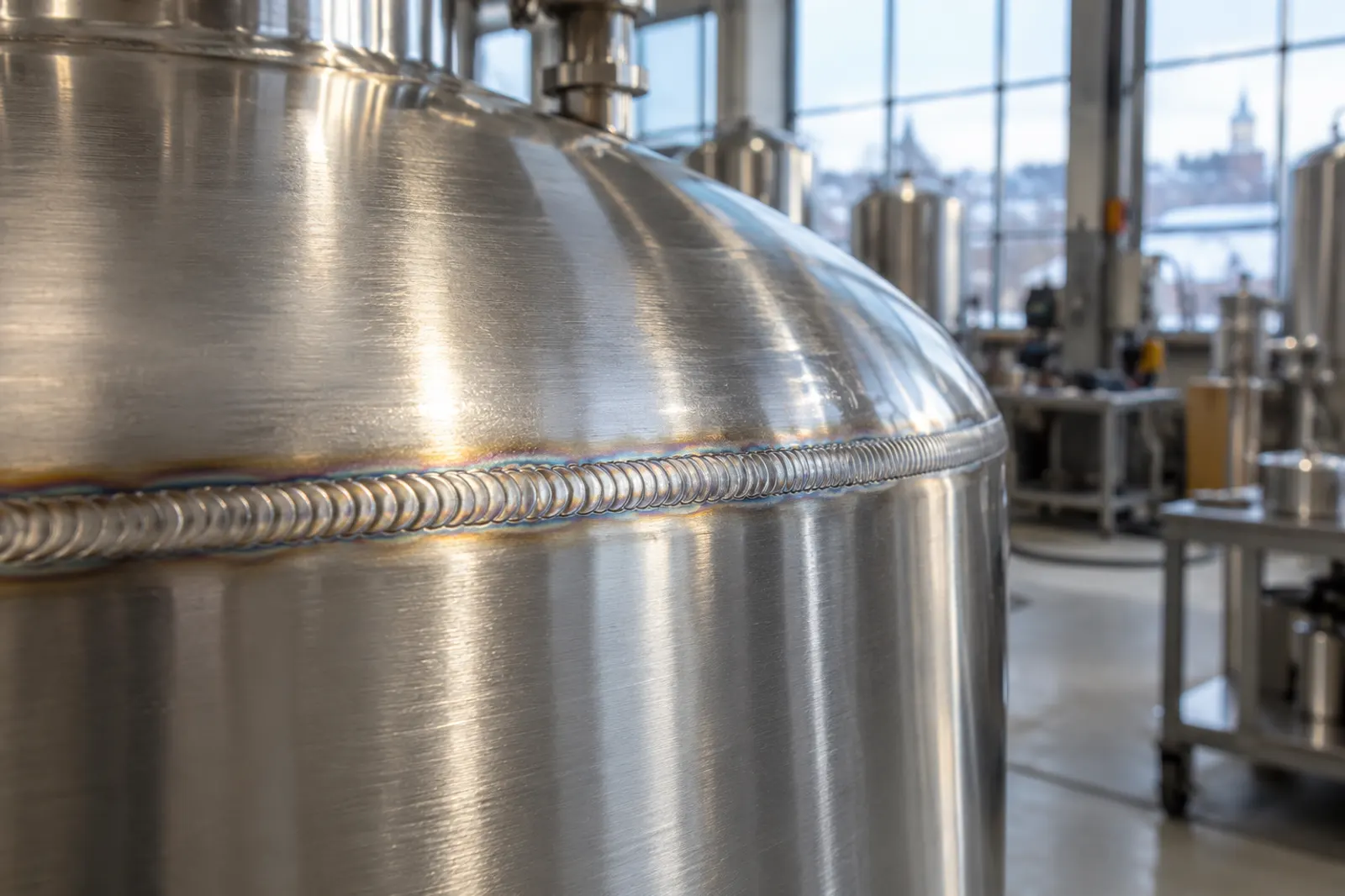

Soudure sanitaire et finition intérieure
Pour un usage alimentaire, pharmaceutique ou en eau potable, les soudures intérieures doivent être entièrement pénétrées, lisses et arasées. La soudure TIG avec purge à l'envers limite l'oxydation de la racine et les crevasses.
La rugosité intérieure fait partie de la spécification. Une revue de l'Université de Southampton sur l'inox en industrie alimentaire rappelle que les normes sanitaires 3-A visent une rugosité maximale de 0,8 µm Ra pour les surfaces en contact avec l'aliment.
Le polissage, le décapage et la passivation complètent le travail. Les exigences du secteur sont présentées dans l'article sur la fabrication d'inox de transformation alimentaire.
Pour valider la nuance, la géométrie ou la finition d'un équipement précis, il est possible de faire analyser les plans par une équipe de fabrication.
Éprouvage d'étanchéité et contrôles avant livraison
Un réservoir n'est prêt que lorsque son étanchéité a été démontrée. Plusieurs méthodes se complètent selon la conception :
- Essai hydrostatique : le réservoir est rempli d'eau et maintenu le temps prévu, puis inspecté pour détecter tout suintement.
- Ressuage : un liquide pénétrant révèle les fissures et porosités débouchantes en surface des soudures.
- Boîte à vide : une cloche sous vide appliquée sur une soudure accessible d'un seul côté, comme un fond, fait apparaître les fuites par des bulles.
- Contrôle dimensionnel : position des piquages, aplomb, niveau des pattes et conformité aux plans.
- Dossier qualité : certificats de matières, procédures de soudage, rapports d'essais et relevés de rugosité.
Un réservoir conçu pour fonctionner sous pression relève d'un cadre réglementaire distinct, notamment la norme CSA B51. Ce point doit être clarifié dès l'appel d'offres, puisqu'il change la conception, la documentation et le fournisseur admissible.
Exigences propres au procédé, à l'alimentaire et au traitement des eaux
Transformation alimentaire et pharmaceutique
Les surfaces en contact avec le produit doivent être lisses, drainables et faciles à inspecter. Les angles intérieurs arrondis, l'absence de zones mortes et des raccords sanitaires de type tri-clamp facilitent le nettoyage.
La traçabilité des matières et des soudures est souvent exigée lors des audits de salubrité ou de conformité.
Traitement des eaux
En eau potable, les composantes en contact avec l'eau, y compris les réservoirs et les matériaux de soudage, peuvent devoir répondre à la norme NSF/ANSI/CAN 61. La fiche de la norme NSF/ANSI/CAN 61 au Conseil canadien des normes précise que son champ vise les contaminants que ces produits peuvent transmettre à l'eau.
En eaux usées, les chlorures, le sulfure d'hydrogène et les zones immergées en permanence justifient souvent une nuance 316L ou duplex. Le guide sur la fabrication d'inox pour le traitement des eaux détaille ces choix.
Livraison et installation au chantier
Le transport routier impose des limites de largeur et de hauteur. Un grand réservoir peut être livré en un seul morceau, en sections boulonnées ou assemblé sur place, selon ses dimensions et l'accès au bâtiment.
À l'installation, la mise à niveau, l'ancrage au plancher, le raccordement des conduites et l'essai final de mise en service doivent être coordonnés avec l'équipe de maintenance ou l'entrepreneur mécanique. Prévoir ces étapes dans le plan évite des retouches coûteuses sur le site.
Conclusion
Un réservoir en acier inoxydable sur mesure fiable résulte d'une série de décisions cohérentes : une nuance adaptée au contenu, une géométrie qui se vide complètement, des soudures sanitaires bien exécutées, des essais d'étanchéité documentés et une installation planifiée.
Que le besoin vise une cuve de procédé, un bac de rétention inox ou un réservoir de stockage, la qualité du devis initial conditionne le résultat. Plus le contenu, la température, le mode de nettoyage et les contraintes d'installation sont précisés tôt, plus la fabrication est juste.
Pour obtenir une évaluation technique et un prix, il suffit de transmettre les plans ou la description du réservoir pour une soumission.
FAQ
Combien de temps faut-il pour fabriquer un réservoir en acier inoxydable sur mesure?
Le délai d'un réservoir en acier inoxydable sur mesure dépend de la taille, de la nuance, de la disponibilité des plaques, du niveau de finition et des essais exigés. Une petite cuve simple se fabrique plus rapidement qu'un réservoir de procédé avec double enveloppe, agitateur et polissage sanitaire. La validation des plans et l'approvisionnement en matière pèsent souvent autant que la fabrication elle-même.
Quelle est la différence entre une cuve et un réservoir en inox?
Le réservoir sert principalement au stockage d'un liquide entre deux étapes, généralement à pression atmosphérique. La cuve participe plutôt au procédé : mélange, chauffage, refroidissement, fermentation ou nettoyage. Elle intègre donc souvent un agitateur, une double enveloppe, des sondes ou des buses de nettoyage en place. Dans l'usage courant au Québec, les deux termes sont toutefois souvent employés comme synonymes par les acheteurs.
À quoi sert un bac de rétention en acier inoxydable?
Un bac de rétention en acier inoxydable recueille les fuites et les déversements sous un réservoir, une pompe ou des contenants de produits chimiques. Il protège le plancher, les drains et l'environnement en cas de bris. L'inox est choisi pour sa résistance à la corrosion et sa facilité de nettoyage, notamment en milieu alimentaire. Sa capacité doit être adaptée au volume à contenir.
