Il arrive un point dans la conception d'un équipement industriel où le 304L et le 316L ne suffisent plus. Milieux hautement chlorés, températures élevées, pressions importantes, environnements acides agressifs : certains procédés dépassent les limites de ces grades courants. C'est là qu'interviennent les aciers inoxydables duplex et super duplex, dont le super duplex 2507 figure parmi les plus performants disponibles commercialement.
Cet article détaille la composition, les propriétés et les applications du duplex 2205 et du super duplex 2507, avec un regard pratique sur leur mise en œuvre en fabrication industrielle.
La structure duplex : austénite et ferrite réunies
Les aciers inoxydables conventionnels comme le 304L et le 316L ont une structure entièrement austénitique. Les duplex, eux, combinent environ 50 % d'austénite et 50 % de ferrite dans leur microstructure. Cette dualité de phase n'est pas un compromis : c'est une optimisation délibérée.
La phase austénitique apporte la ductilité, la résistance aux chocs et la soudabilité. La phase ferritique contribue à la résistance mécanique élevée et à la résistance à la corrosion sous contrainte (CSC). Ensemble, elles produisent un alliage qui surpasse les austénitiques sur plusieurs indicateurs clés, notamment la limite d'élasticité, qui est environ deux fois plus élevée que celle du 316L.
Pour les ingénieurs de conception, cela signifie qu'il est possible de réduire l'épaisseur des parois sans sacrifier la tenue mécanique, ce qui peut se traduire par des économies de matériau et de poids sur des équipements de grande dimension.
Duplex 2205 : le grade polyvalent pour milieux sévères
Le duplex 2205 (UNS S32205 / S31803) est le grade duplex le plus répandu dans l'industrie. Sa composition typique inclut :
- Chrome : 22 %
- Nickel : 5,5 %
- Molybdène : 3 %
- Azote : 0,17 %
Son indice PREN (Pitting Resistance Equivalent Number), qui mesure la résistance à la corrosion par piqûres, se situe autour de 35. C'est nettement supérieur au 316L (PREN d'environ 24), ce qui le rend adapté aux environnements contenant des chlorures à concentrations élevées.
Le 2205 est utilisé dans une grande variété d'applications industrielles :
- Équipements de traitement des eaux (déchlorination, osmose inverse)
- Réservoirs de stockage d'acides à concentration modérée
- Échangeurs de chaleur en milieu marin ou industriel
- Structures immergées en eau de mer
- Équipements dans l'industrie des pâtes et papiers
Des composantes en duplex 2205 sont fabriquées pour des clients des secteurs traitement des eaux et pâtes et papiers, deux environnements où la résistance à la corrosion est une contrainte de conception primaire.
Super duplex 2507 : pour les conditions les plus agressives
Le super duplex 2507 (UNS S32750) représente un niveau de performance encore supérieur. Sa composition est enrichie :
- Chrome : 25 %
- Nickel : 7 %
- Molybdène : 4 %
- Azote : 0,27 %
Son PREN dépasse 40, ce qui en fait l'un des aciers inoxydables les plus résistants à la corrosion par piqûres et par crevasses disponibles commercialement. Selon l'IMOA (International Molybdenum Association), le 2507 offre également une résistance supérieure à la corrosion sous contrainte par chlorures (CSC), un mode de défaillance particulièrement insidieux car il se développe sans signe visible jusqu'à la rupture.
Les applications typiques du super duplex 2507 incluent :
- Équipements offshore et sous-marins (plateformes pétrolières, systèmes de désalinisation)
- Tuyauteries et échangeurs dans l'industrie chimique
- Équipements exposés à l'eau de mer à haute température
- Composantes dans les usines de traitement de l'eau potable à haute pression
- Applications en milieu acide avec présence de chlorures
Consultez un spécialiste pour évaluer si le super duplex 2507 correspond à votre application.

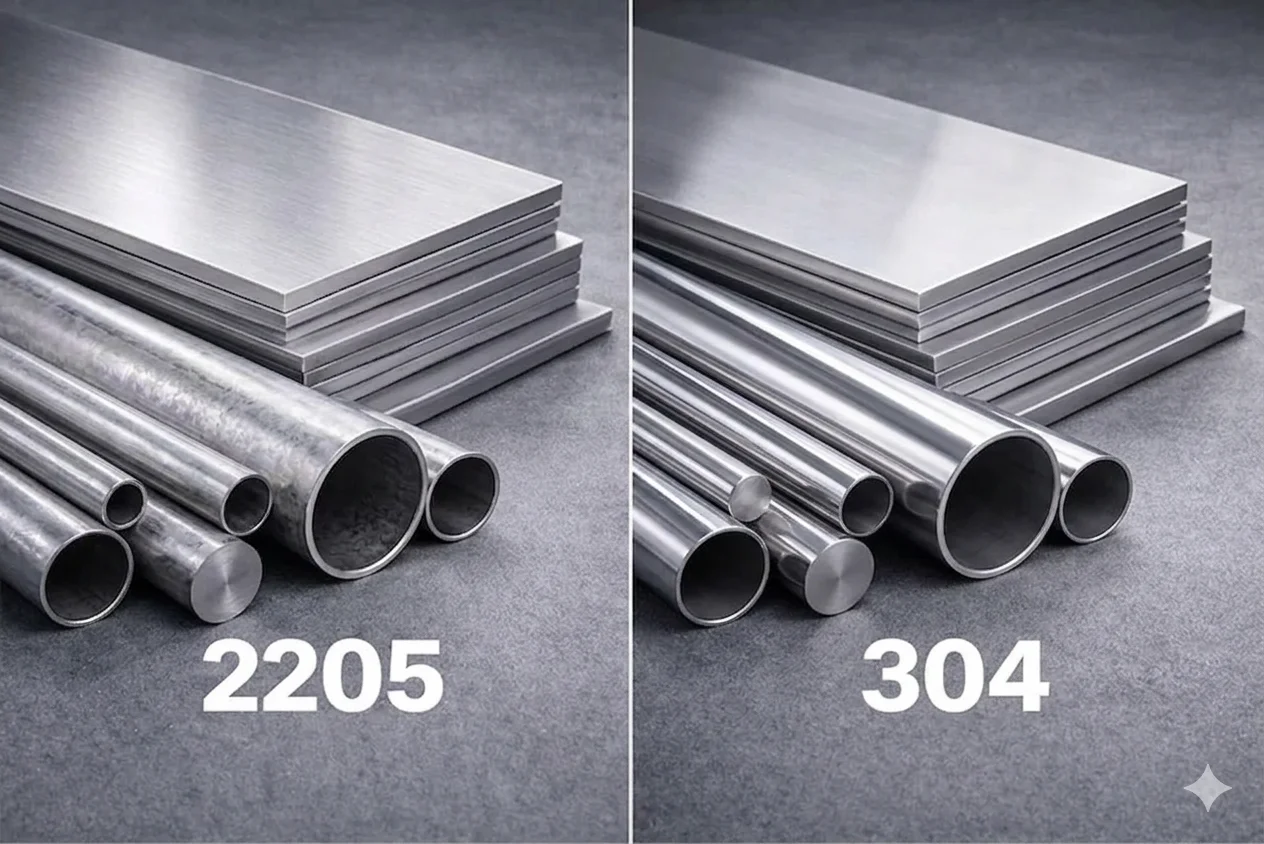

Tableau comparatif : 316L, duplex 2205 et super duplex 2507
| Caractéristique | 316L | Duplex 2205 | Super duplex 2507 |
|---|---|---|---|
| Structure | Austénitique | Duplex (50/50) | Duplex (50/50) |
| Limite d'élasticité (MPa) | ~170 | ~450 | ~550 |
| PREN | ~24 | ~35 | plus de 40 |
| Résistance CSC chlorures | Modérée | Bonne | Excellente |
| Soudabilité | Excellente | Bonne (contrôlée) | Exigeante |
| Coût relatif | Référence | environ 1,5x 316L | environ 2x 316L |
| Applications typiques | Pharma, alimentaire | Eau, pâtes, chimie légère | Offshore, chimie agressive |
Le coût plus élevé des duplex est souvent compensé par la réduction d'épaisseur possible, la durée de vie allongée des équipements et la réduction des coûts de maintenance liés à la corrosion.
Considérations de fabrication pour les grades duplex
La soudure des aciers duplex demande une maîtrise technique plus poussée que celle des austénitiques standard. Plusieurs paramètres sont critiques :
- Contrôle de l'apport thermique : trop élevé, il déstabilise l'équilibre austéno-ferritique ; trop bas, il peut générer de la ferrite excessive ou des précipités de phases secondaires
- Métal d'apport adapté : le fil de soudure doit être enrichi en nickel pour compenser la dilution et maintenir l'équilibre de phase en zone fondue
- Gaz de protection : l'utilisation d'azote dans le gaz d'envers est souvent recommandée pour préserver l'austénite côté racine
- Absence de post-traitement thermique standard : contrairement à certains aciers, les duplex ne doivent pas être recuits après soudage sans précautions spécifiques

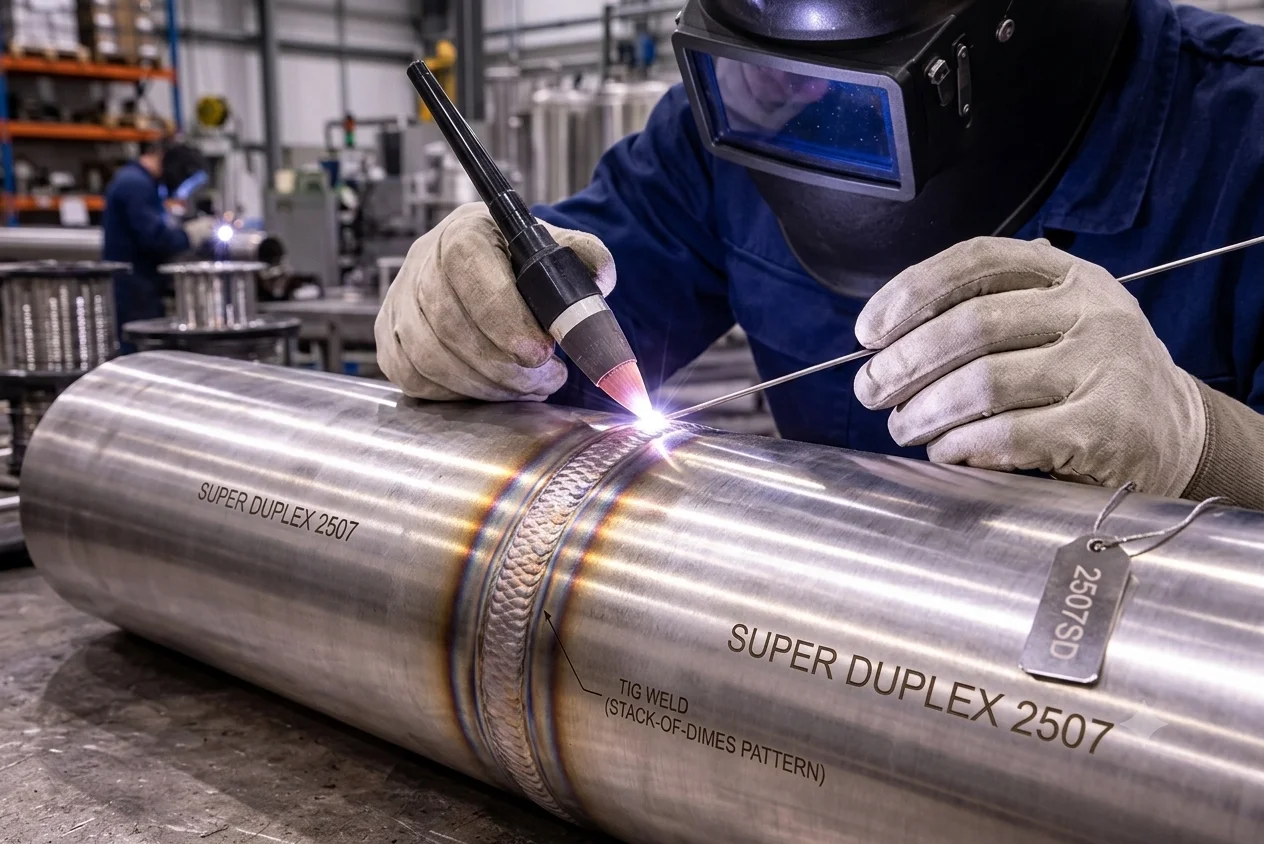

Ces exigences font que la certification CWB Division 2 est particulièrement importante pour les travaux sur duplex. L'atelier dispose de cette certification et de l'expertise pour souder le 2205 et le 2507 selon les procédures qualifiées, notamment pour des pièces sur mesure et des structures en inox.
Consultez la page matériaux disponibles pour voir l'ensemble des alliages, dont le Super Duplex 2205 et le Super Duplex 2507.
Quel grade choisir pour votre application
Le choix entre le 316L, le 2205 et le 2507 dépend d'une combinaison de facteurs : concentration en chlorures du milieu, température d'opération, pression, présence d'acides, exigences mécaniques et budget disponible.
Un ingénieur de procédé ou un spécialiste en matériaux peut calculer le PREN requis et vérifier si l'alliage envisagé résistera dans les conditions réelles de service. Cette démarche évite les défaillances prématurées et les remplacements coûteux.
Conclusion
Le duplex 2205 et le super duplex 2507 sont des choix judicieux lorsque les aciers austénitiques standards atteignent leurs limites. Leur structure biphasée leur confère une résistance mécanique et une tenue à la corrosion supérieures, au prix d'une mise en œuvre plus exigeante. Ces alliages sont travaillés avec les procédures certifiées CWB Division 2, ce qui garantit des composantes conformes pour les industries les plus exigeantes au Québec et à l'international.
Demandez une soumission gratuite pour votre projet en duplex ou super duplex 2507.
FAQ
Quelle est la différence entre le super duplex 2507 et le duplex 2205?
Le super duplex 2507 contient davantage de chrome (25 %), de molybdène (4 %) et d'azote que le duplex 2205, ce qui lui confère un PREN supérieur à 40 contre environ 35 pour le 2205. Le 2507 est recommandé pour les environnements les plus agressifs, comme les milieux offshore à haute teneur en chlorures ou les procédés chimiques contenant des acides concentrés. Le 2205 reste le grade duplex standard pour la majorité des applications industrielles sévères.
Peut-on souder le duplex 2205 et le super duplex 2507 avec les mêmes procédés que le 316L?
Non. Les aciers duplex nécessitent un contrôle strict de l'apport thermique, des métaux d'apport spécifiques et des gaz de protection adaptés pour maintenir l'équilibre austéno-ferritique en zone soudée. Un apport thermique trop élevé ou trop bas peut dégrader les propriétés mécaniques et la résistance à la corrosion de la soudure. Ces alliages exigent des procédures qualifiées et des soudeurs expérimentés dans un atelier certifié CWB.
Le coût plus élevé des duplex se justifie-t-il en fabrication industrielle?
Dans les applications exposées à des milieux corrosifs, oui. La résistance supérieure des duplex réduit les besoins en remplacement prématuré d'équipements et les arrêts de production liés à la corrosion. Leur limite d'élasticité deux fois plus élevée que celle du 316L permet aussi de réduire les épaisseurs de paroi, ce qui peut compenser en partie le surcoût du matériau, notamment sur des équipements de grande dimension ou à géométrie complexe.
Quelles industries utilisent le super duplex 2507 au Québec?
Le super duplex 2507 est utilisé principalement dans les secteurs du traitement des eaux, de la chimie industrielle, des pâtes et papiers et de l'offshore. Au Québec, les usines de traitement des eaux municipales et les installations de procédés chimiques représentent les débouchés les plus fréquents. Sa résistance à la corrosion dans les milieux chargés en chlorures et à haute pression en fait le grade de référence pour les composantes critiques à longue durée de vie.
